KBA149 礦用本安型光纖攝像儀

礦用本安型防爆光纖攝像儀主要用于煤礦井下視頻監控系統。該產品可用于有瓦斯、煤塵爆炸危險的場所，具有體積小，重量輕，低照度，高清晰度，配置靈活等特點。

產品特點：防爆本安型，成像清晰，結構精巧

防爆型式：防爆本安型，防爆標志：“Ex ib I Mb”。
使用環境：用于有瓦斯、煤塵爆炸危險的場所。
最低照度： 2Lux；水平清晰度：400TVL。

獲取產品報價

158-6236-0173

撥打全國熱線了解更多

性能特點
產品參數
工程案例
相關產品

性能特點

權威認證

煤安認證、防爆認證、安防工程企業資質認證、防爆電氣生產許認證等，保障使用安全性，使用更放心。

結構科學

體積小巧，底座、鋼箍采用非焊接式設計，安裝、調節、維護均方便簡單，方便后期使用，減少維護成本。

成像清晰

日本進口CCD傳感器，成像通透性、明銳度出色，保證畫質、色彩還原準確性。

功能強大

2Lux 下能看清實物，將采集到的實時圖像轉換為網絡光信號和網絡電信號輸出的功能。

工作原理

本攝像機由本安外殼、鏡頭、CCD、光發射板以及接線端子組成。外界景物的光線通過玻璃視窗進入鏡頭，聚焦在攝像頭的 CCD 芯片上，由 CCD 攝像頭輸出全電視信號，經過放大直接輸出本安網絡電信號，別外本安網絡電又進入光發射板，經過調制后輸出光信號。該光信號可由光纖直接輸出。

攝像儀能在最低照度為 2Lux 下看清實物，并將采集到的實時圖像轉換為光信號和視頻信號輸出。

產品參數

信號傳輸方式	最低環境照度	水平清晰度	灰度鑒別等級	以太網信號輸出	傳輸速率	MGTSV 型單模光纜	外型尺寸	重量

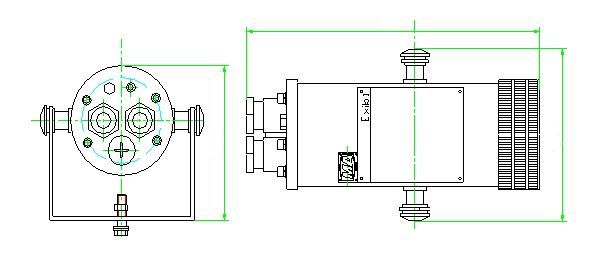

1）視頻信號輸出 2）光纖信號輸出	2 Lux	400TVL	7 級	200lux±50lux	100Mbps	光纖接點總數 8 個	145×134×286(mm)	約 3kg

備注：以上所有精度參數均為輸送機條件理想狀態下數據。而很多客戶現場現場輸送機條件并不理想，但昊諾一直恪守技術尊嚴，絕不虛標精度參數，以引領行業正規發展為己任。*若常規系列產品精度不能滿足您的需求，請選昊諾中高端產品。
